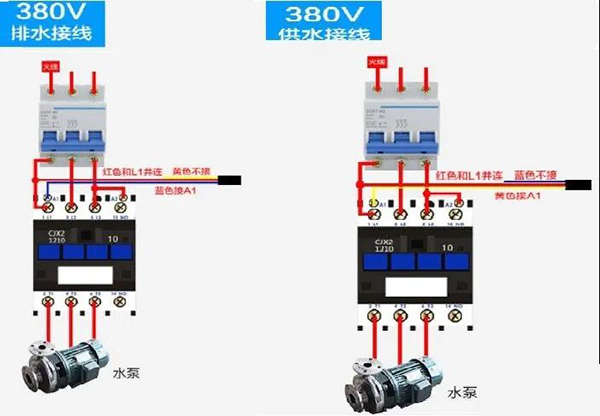

電纜式浮球液位計接線圖
點擊次數：1885 發布時間：2021-07-09 00:35:32
電纜式浮球液位計 ，利用重力與浮力的原理設計而成。主要包括浮漂體，設置在浮漂體內的大容量微型開關和能將開關處于通，斷狀態的驅動機構，以及與開關相連的三芯電纜。
工作原理：
當浮球在液體浮力的作用下隨液位的上升或下降到與水平呈一定角度時，浮球體內的驅動機構——驅動大容量微動開關，從而輸出開（ON）或關（OFF）的信號，共報警提示或遠程控制使用：

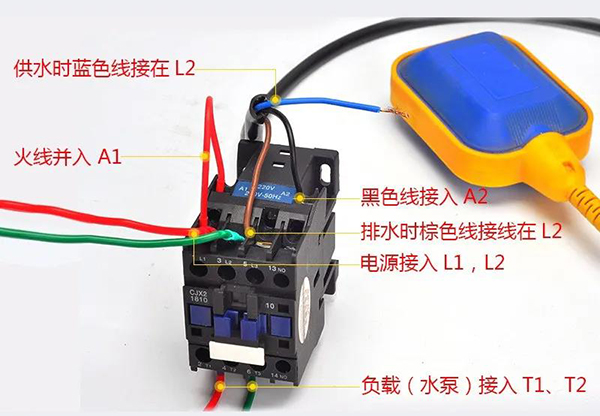

使用棕色和黑色的電線：浮球在下液位時，接點是不通的狀態。浮球在上液位時，接點是接通的狀態。
使用藍色和棕色的電線：浮球在上液位時，接點是不通的狀態。浮球在下液位時，接點是接通的狀態。
使用方法：
1 將浮動開關的電線穿過塑料重錘。
2 用塑料扣套將重錘固定在所要設定水位的位置處電線上。
3將電線拉到控制箱，盡量避免使用中間接頭，若需有接頭時，絕對不可將接頭浸入液體中。
